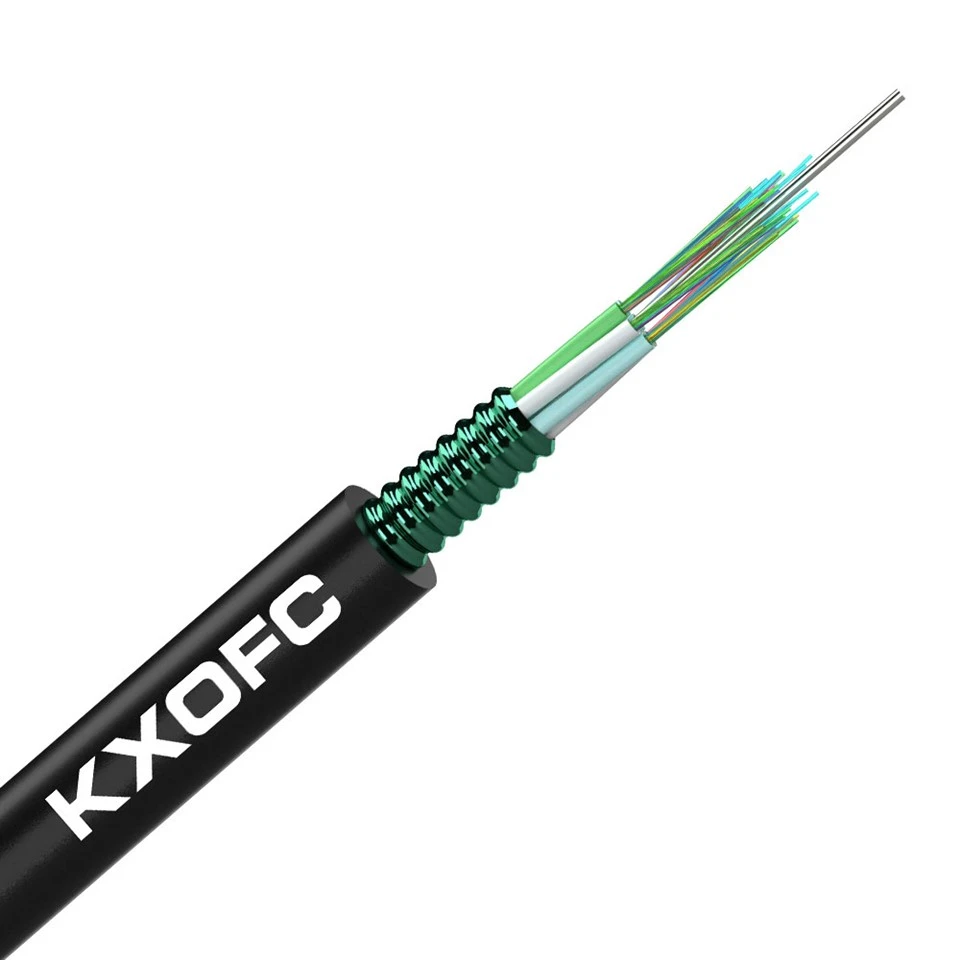

آرمرڈ فائبر آپٹک کیبل سنگل موڈ

اپنا برانڈ





FTTH ڈراپ کیبل-انک پرنٹنگ

فلیٹ کیبل-پلازما پرنٹنگ

آؤٹ ڈور کیبل GYTC8S-آئرن پرنٹنگ

جمپر کیبل- SC/UPC-SC/APC

GYTC8S 24 core -لکڑی کا ڈرم

FTTH کیبل-1 کلومیٹر ڈرم

FTTH کیبل-کارٹن پیکنگ

پیچ کی ڈوریاں-پیلیٹ پیکج







پیک اور جہاز



پیلیٹ کی ترسیل میں پیچ کی ڈوریاں

کارٹن پیکنگ میں FTTH کیبل

پلائیووڈ ڈرم پیکیج میں فلیٹ کیبل

جامع ڈھول کنٹینر میں بھرا ہوا ہے۔

ٹھوس لکڑی کے ڈرم لوڈنگ فوٹو







**ڈکٹ کیبل کی تنصیب کے لیے اہم نکات**

**1۔ نالی اور نالی کے تقاضے**

ڈکٹ کیبل کو انسٹال کرنے سے پہلے درج ذیل تیاریاں کی جائیں:

**نلی کے انتخاب کے اصول:**

- جب ڈیزائن نالی کی پوزیشن کو متعین نہیں کرتا ہے، تو نالیوں کو پرت کے لحاظ سے **نیچے سے اوپر تک اور دونوں اطراف سے درمیان کی طرف** استعمال کیا جائے گا۔

- ملحقہ ڈکٹ سیکشنز میں کیبل کے زیر قبضہ نالی کی پوزیشنیں نسبتاً مطابقت پذیر ہوں گی تاکہ ڈکٹ بینک کے ایک طرف سے دوسری طرف جانے سے بچا جا سکے۔

- ایک ہی راستے کے ساتھ منتخب کردہ نالی کی پوزیشن کو تبدیل نہیں کیا جانا چاہئے۔

**نالیوں کی صفائی:** تنصیب سے پہلے، نالیوں کو صاف کیا جانا چاہیے تاکہ یہ یقینی بنایا جا سکے کہ وہ بلا رکاوٹ ہیں۔

**2۔ ذیلی-ڈکٹ انسٹالیشن**

بڑے-قطر کے پلاسٹک کی نالیوں میں کیبلز نصب کرتے وقت، پلاسٹک کی ذیلی-ڈکٹیں عام طور پر نالی کے استعمال کو بہتر بنانے اور کیبل کی حفاظت کے لیے استعمال ہوتی ہیں:

| آئٹم|ضرورت |

| ذیلی-ڈکٹ میٹریل|اچھی استحکام اور ماحولیاتی مطابقت کے ساتھ پلاسٹک کی نلیاں |

| ذیلی-ڈکٹوں کی تعداد|کئی ذیلی نالیوں کا کل مساوی بیرونی قطر مرکزی نالی کے اندرونی قطر کے **85% سے 90%** سے زیادہ نہیں ہونا چاہیے۔ |

| ذیلی-ڈکٹ اندرونی قطر|کیبل کے بیرونی قطر **1.5 گنا** سے کم نہیں ہونا چاہیے۔ |

| تنصیب کا طریقہ|ایک ہی مین ڈکٹ کے اندر متعدد ذیلی-ڈکٹیں **ایک پل میں** نصب کی جائیں گی۔ |

| Splice کی ضرورت|مین ڈکٹ کے اندر ذیلی-ڈکٹوں میں **کوئی سپلیسس** نہیں ہوں گے۔ |

| اختتام سگ ماہی|غیر استعمال شدہ ذیلی-ڈکٹ کے سروں کو پانی کے داخل ہونے پر سیل کر دیا جائے گا۔ |

| رنگین کوڈنگ|ایک ہی مین ڈکٹ کے اندر ایک سے زیادہ ذیلی-ڈکٹوں کو مختلف رنگوں کا استعمال کرتے ہوئے الگ کیا جانا چاہیے۔ |

**سب-ڈکٹ پروٹروژن لمبائی:**

- مین ہولز/ہینڈ ہولز کے اندر، ذیلی-ڈکٹوں کی پروٹروشن لمبائی **200mm سے 400mm** ہوگی۔

- پاور ڈکٹ کے اندر، ذیلی-ڈکٹوں کی پروٹروشن لمبائی **150mm سے 200mm** ہوسکتی ہے۔

**3۔ کیبل کی تنصیب کا طریقہ**

ڈکٹ کیبلز کو مکینیکل پلنگ یا مینوئل پلنگ کا استعمال کرتے ہوئے انسٹال کیا جا سکتا ہے۔

- ایک پل کے لیے کھینچنے والا تناؤ **کیبل کی قابل اجازت ٹینسائل طاقت** سے زیادہ نہیں ہونا چاہیے۔

- انسٹالیشن کے بعد، کیبل **مڑنے، کراس کرنے، واضح خروںچ، یا نقصان سے پاک ہو جائے گی۔

- نالی سے باہر نکلنے کے بعد کیبل **150mm** کے اندر نہیں جھکی ہوگی۔

- دیگر رکاوٹوں کے ساتھ نالی کے موڑ یا کراسنگ پر، گائیڈنگ ڈیوائسز یا بیل-منہ کی حفاظتی ٹیوبیں تحفظ کے لیے استعمال کی جائیں گی۔

**4۔ مین ہولز/ہینڈ ہولز میں انسٹالیشن**

مین ہولز/ہینڈ ہولز کے اندر کیبل کی تنصیب درج ذیل ضروریات کو پورا کرے گی۔

- کیبل **مضبوطی سے محفوظ** ہوگی اور اسے پلاسٹک کی لچکدار ٹیوب (مثلاً نالیدار پائپ) سے محفوظ کیا جانا چاہیے۔

- کیبل اسپلائس کلوزرز کو اوپر انسٹال کیا جائے گا۔

سال-گول پانی کی سطح اور حفاظتی بریکٹ کے ذریعہ تعاون یافتہ۔

- کیبلز **براہ راست ** مین ہول سے نہیں گزریں گی۔

- مخصوص کیبل کی لمبائی کو موڑنے والے رداس کی ضروریات کے مطابق کوائل کیا جائے گا اور محفوظ طریقے سے بریکٹ میں باندھ دیا جائے گا۔

- **کیبل کی شناخت کے نشانات یا لیبل** نصب کیے جائیں گے (ہر مین ہول میں ایک سائن بورڈ لگایا جائے گا)۔

- مین ہول کی دیوار پر ایمبیڈڈ فٹنگز کو پہلے سے-کیبل اسپلائس بند کرنے کے لیے فکس کیا جائے گا۔

**5۔ نالی کی سگ ماہی**

کیبل کی تنصیب کے بعد، پانی، بخارات اور ملبے کے داخلے کو روکنے کے لیے ڈیزائن کی ضرورت کے مطابق مرکزی نالیوں اور ذیلی- دونوں نالیوں کے سروں کو مضبوطی سے بند کر دیا جائے گا۔
